Zwei-Wege-Entscheidungen

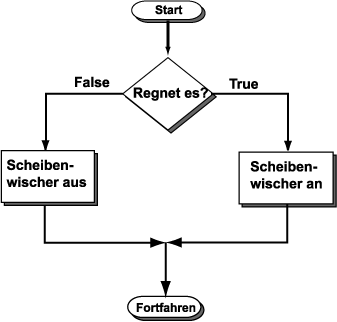

Die Scheibenwischer werden über einen An/Aus-Schalter kontrolliert. Das rechts stehende Ablaufdiagramm zeigt wie diese Entscheidung getroffen wird.

Wir beginnen im dem Ablaufdiagramm bei "Start", und folgen dann der Linie zu der Frage:

Regnet es?

• Wenn die Antwort wahr ist,
  • folgen wir dem True-Zweig, das ist die Linie mit der Aufschrift True
  • führen die Anweisungen in der Box "Scheibenwischer an" aus
  • folgen der Linie in Richtung "Fortfahren"

• Wenn die Antwort falsch ist,
  • folgen wir dem False-Zweig, das ist die Linie mit der Aufschrift False
  • führen die Anweisungen in der Box "Scheibenwischer aus" aus
  • folgen der Linie in Richtung "Fortfahren"
